陶瓷波纹板规整填料

图片展示

陶瓷波纹板规整填料

陶瓷波纹板规整填料规格参数

陶瓷波纹板规整填料

陶瓷波纹规整填料
填料型号	理论板数 1/m	倾斜角度 xx°	比表面积 m2/m3	空隙率 %	水力直径 mm	压力降 mmHg	堆积密度 kg/m3	液体负荷 m3/m3	F因子（kg/m3）0.5
100Y	1	45	103	92	30	1.2	250	0.2-100	3.5
100X	1	30	103	90	30	1.2	280	0.2-100	3.5
125Y	1.7	45	125	88	28	1.5	360	0.2-100	3
125X	1.5	30	125	86	28	1.5	370	0.2-100	3.2
160Y	2	45	160	85	15	2	370	0.2-100	2.8
160X	1.8	30	160	85	15	1.8	350	0.2-100	3
250Y	2.5-2.8	45	250	82	12	2.2	420	0.2-100	2.6
250X	2.3-2.7	30	250	82	12	2	400	0.2-100	2.8
300Y	3.25-3.5	45	300	81	11	2.5	450	0.2-100	2.25-2.3
350Y	3-4	45	350	80	10	2.5	470	0.2-100	2.6
400Y	2.8-3.2	45	400	79	8	3.5	480	0.2-100	2
400X	2.8	30	400	79	8	3	480	0.2-100	2.2
450Y	4	45	450	76	7	4.5	550	0.2-100	1.8
450X	3-4	30	450	76	7	4.4	550	0.2-100	2
500Y	7	45	500	73.5	7.5	4.6	600	0.2-100	2.1
700Y	5	45	700	72	5	4.8	650	0.2-100	2.3

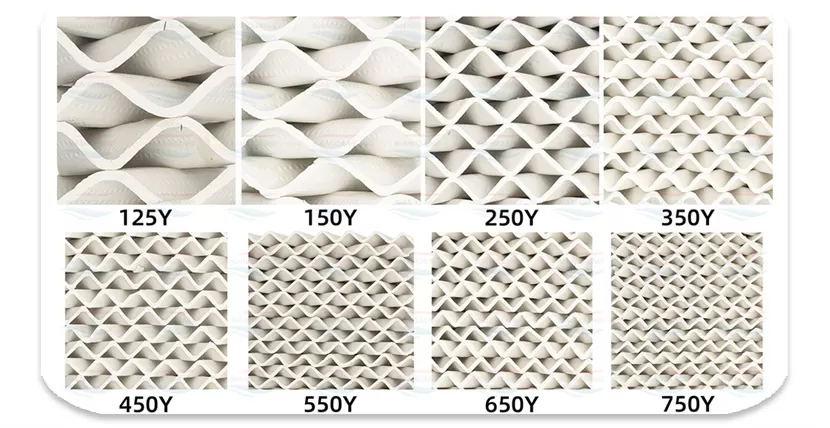

陶瓷规整填料与散堆填料相比具有：效率高，降压低，处理量大，持液量小，放大效应不明显，操作弹性大等一系列优点。它由许多具有相同几何形状的填料单元体构成。陶瓷规整波纹板填料的单元体是相互平行叠加的波纹片。根据波纹竖向倾角的不同，可分为X型和Y型两大类，X型的倾角为30度，Y型倾角为45度。我公司可生产下列定型产品。并可根据用户委托，生产不同比表面积的非定型规整填料。

一般说来，X型具有较小的压降，而Y型则具有更好的传质性能。为了兼顾压降和传质性能，可在板上开孔。由于规整填料无明显的放大效应，其表面粗糙度和材质较好的抗腐蚀特性，在石油化工的蒸馏，汽提，吸收，抽提等传质过程中，有着广泛的应用前景和明显的商业竞争优势。

陶瓷波纹填料是一种新型规整填料，它是由许多具有相同几何形状的填料单元体组成。由于陶瓷独特的结构，具有良好的亲水性能，其表面可形成极薄的液膜的湍动及气流的倾斜曲折通道能促进气流但又不阻挡气流使陶瓷填料能与金属填料相匹敌，而其耐腐蚀、耐高温性能金属填料却无法相比。表面结构有良好的湿润性能，能使液体加快流动、使填料滞液量降至较低。从而降低了过热、聚合和结焦的机会

由于规整填料无明显的放大效应，其表面粗糙度过材质具有较好的抗腐蚀特性，在石油化工的蒸馏、汽提、吸收、抽提等传质过程中
