筛孔型塔板
图片展示

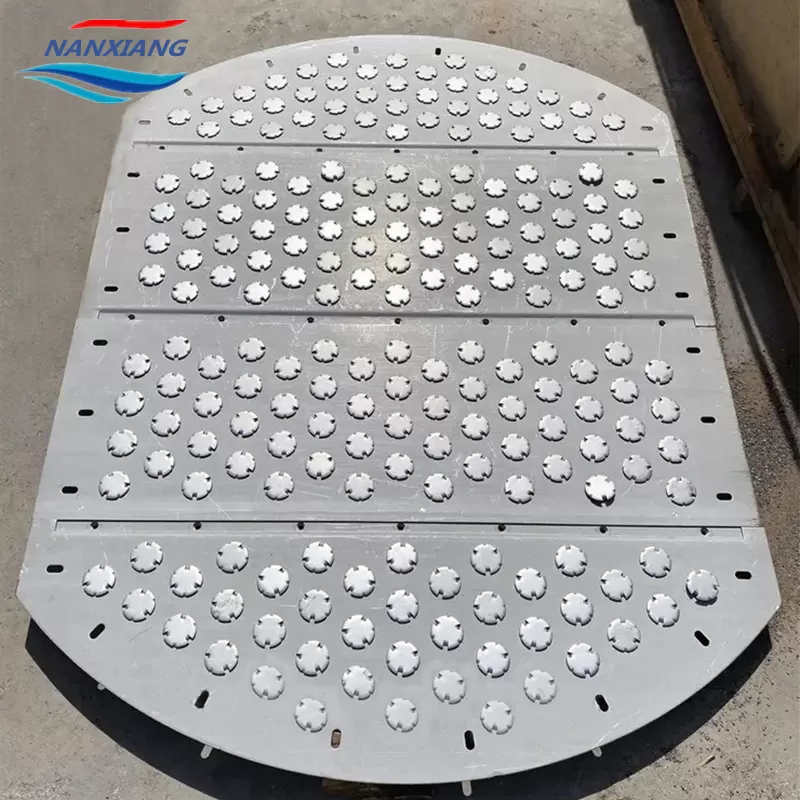

浮阀塔是目前客户选择较多的一种塔盘,其在塔盘上开阀孔,安置能上下浮动(或固定)的阀件。浮阀与塔盘之间的流通面积能随气体负荷变动自动调节,同时气体可以由浮阀的形式改变其在塔盘上的流向,气液接触时间长,雾沫夹带少,漏液量低,故而具有良好的操作弹性和较高的塔板效率。
浮阀塔盘塔板 1、浮阀塔盘塔板结构原理 在塔盘上开有许多孔,每个孔上都装有一个阀,当没有上升汽相时,浮阀闭合于塔板上,当有汽相上升时,浮阀受汽流冲击而向上启开,开度随汽相的量增加而增加,上升汽相穿过阀孔,在浮阀片的作用下向水平方向分散,通过液体层鼓泡而出,使汽液两相充分接触,理想的传热传质效果。
支撑 压紧盘 | |
---|---|
材质 | 聚丙烯(pp)\增强型聚丙烯(FRPP)\玻璃钢(FRP) 不锈钢材质304\306\316L\钛合金等 |
型号 | 格栅支撑盘 驼峰支撑盘等 |
产品厚度 | 根据客户需求定制 |
尺寸 | 最小定制尺寸200mm,客户提供图纸定制 |
材质选择 | 温度<70℃选:聚丙烯(pp) |
温度<150℃选:玻璃钢(FRP) | |
温度>150℃选:不锈钢材料304\306\316L\钛合金等 | |
当硫酸浓度太高时选择316或316l不锈钢填料 | |
可根据流速塔型号定制设计塔内件,详情请联系销售人员对接技术人员 |
